LSR | 液态硅胶注射成型工艺介绍

       液态硅胶英文简称LSR,是一种可以备受消费者和厂家青睐的产品,液态硅胶是由硅胶制品制作而成,有良好的弹性和防水防潮性,耐酸、碱等多种化学物质的侵蚀,所以一般用于替代生活塑料用品。

       液态硅胶(Liquid Silicone Rubber),分为 A 胶与 B 胶,利用定量装置控制两者为1:1 之比例,再透过静态混合器(Static Mixer)予以充份混合,注入射出料管后再进行射出成型生产。将液态硅胶射入热浇道模具,制作硅胶制品,可达到一次成型﹑无废料及可自动化等优点。

【一】.液态硅胶的特性

       液态硅胶(Liquid Silicone Rubber)是一种无毒、耐热、高复原性的柔性热固性材料,其流变行为主要表现为低黏度、快速固化、剪切变稀以及较高的热膨胀系数。

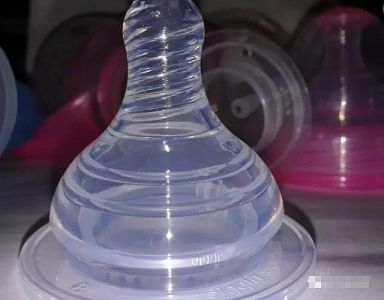

       LSR 是以铂金作为催化剂的双液态快速硫化材料,可以采用注塑的方式、大量、快速硫化、重复性机械生产。其产品表现为较好的热稳定性、抗寒性,优良的电绝缘性能,燃烧时不会产生有毒的物质等。因此在健康用品、汽车、婴儿用品、医疗用品、潜水用品、厨房用具以及密封件等的生产设计中成为不可替代的材料。

【二】.成型过程

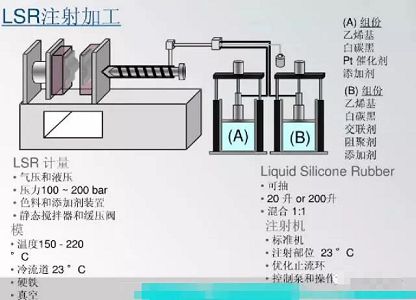

       LSR为双组分的液态材料,分为 A 组分和 B 组分,混合机的工作将A 组分和 B 组分以精确的 1:1 比例充分混合。又因部分制品为有色设计,所以配有颜色泵组及颜色计量部分。A+B 组分、添加剂、颜色等充分混合后进入塑化系统。

       这种塑化螺杆同时具有均化、混合的功能,通过螺杆将混合料注射到热模具中,在模温 170~200℃下,硅胶发生固化反应。当使用冷流道系统时,值得注意的是流道要足够冷。为了避免漏胶,针阀安装在模具部件的表面,射胶完毕时,针阀立即封闭射嘴。

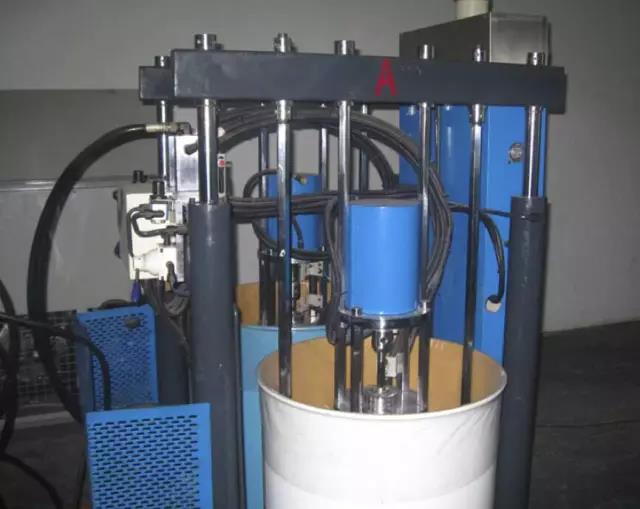

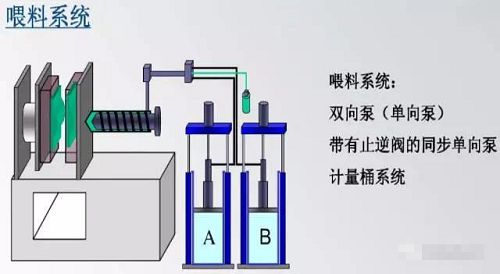

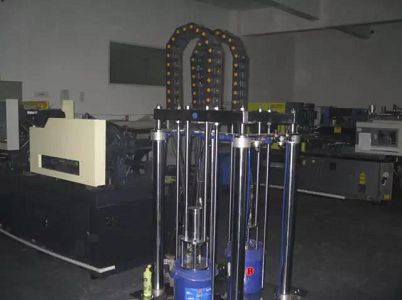

A.喂料系统

可选择以下几种形式:

1.双向泵

可上下移动送料,能够很好的保持压力,由于 A、B 泵之间相连,并同步由

液压气动控制,因此这种形式的喂料系统比较可靠、精确。

2.单向泵

是一种通用型,只能单项送料。

3.带有止逆阀的同步单项泵

4.计量筒系统

主要与单项泵相配合使用。

B.液态硅橡胶注射成型机的关键部件

1.由于 LSR 的低黏度性,在加工过程中要考虑材料的回流和漏胶,因此对螺杆的密封是必须的。

2.为了防止 LSR 固化,要采用针阀射嘴。

3.A、B 两组分的混合、计量部件。

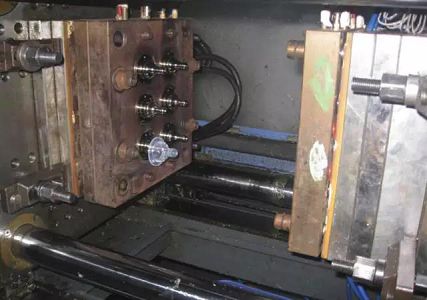

C.模具的设计

在模具设计中,一般有以下几种形式:

1.热流道

比较浪费物料,设计简单,成本低,多用于大制品。

2.有针阀的冷流道

可实现自动化,周期短。

3.无针阀的冷流道

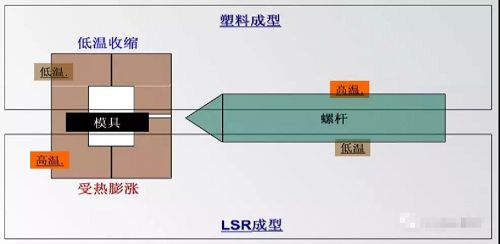

       由于 LSR 膨胀系数较高,加热时会发生膨胀,冷却时却有微小的收缩,因此部件不能在模具中保持精确的侧边距。所以可以采用冷流道加工,LSR 应保持较低温度和流动性,冷流道采用闭合式系统,在注射循环中,闭合系统在每一个流道中都采用“封胶针”或“针形阀”来控制 LSR 材料的准确计量。由于硅橡胶具有显著的受热膨胀特性,收缩率为 2%~4%(硫化温度为150℃),同时硅橡胶具有受压变形的特点。

【三】LSR 流动/硫化的分析

1.液体硅橡胶的硫化化学反应,需要一定的反应时间。

2.理想流动,在直径 2mm,170cm,流动距离超过 100cm。

3.最小厚度 1/1000mm

4.模温过高会导致硫化,从而引起流动受阻。

5.层流可避免气泡

6.高速注射会导致湍流

7.物料的黏度会改变流动的模式

8.湍流导致白点。

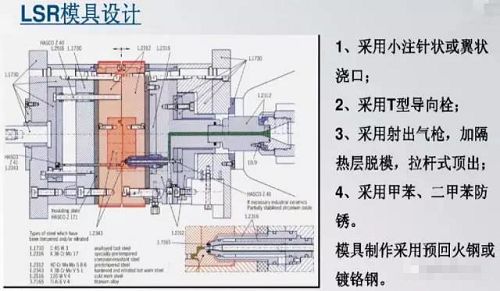

因此模具的设计要注意以下几个方面:

1.为了避免湍流和喷射,使用小注胶口。

2.使用针状或翼状注胶口。

3.用 T 型导向栓代替柱形导向栓,脱模时采用射出气枪,加隔热层/板。

4.不要使用含阻聚剂的防锈剂/油,一般可用甲苯、二甲苯等。

【四】常见问题以及解决对策

1.制品不完全固化

2.产品表面不熟(表面不干)

3.产品硬度不对

4.产品有杂质

5.产品有色斑

6.产品变形或者烧焦

7.产品表面缺料或缩水

       此外,固化的 LSR 容易黏在金属表面上,应用最为普遍的脱模技术包括顶针顶出和空气推顶。通过以上信息,可以看到硅胶注塑主要解决的问题在于其混合、计量部分,以及螺杆的密封、模具的设计。
